読者の皆さまこんにちは｡ちばサイクル湘南藤沢店の千葉ユタカです｡

今回はカスタム事例のご紹介です。



Di2非対応フレーム = Di2化できない ってこと？

ひと昔まえのフレームは、Di2（電動変速）を想定したフレームの作りになっていないことがほとんど。

配線を通す穴がなかったり、バッテリーを収納するスペースが考慮されていなかったり。

それならDi2化は諦めるしかないのか？というおはなし。

過去の事例はこちら：電動メカ(Di2) 載せ替え費用や流れを紹介！



今回ご相談いただいた事例のご紹介です。

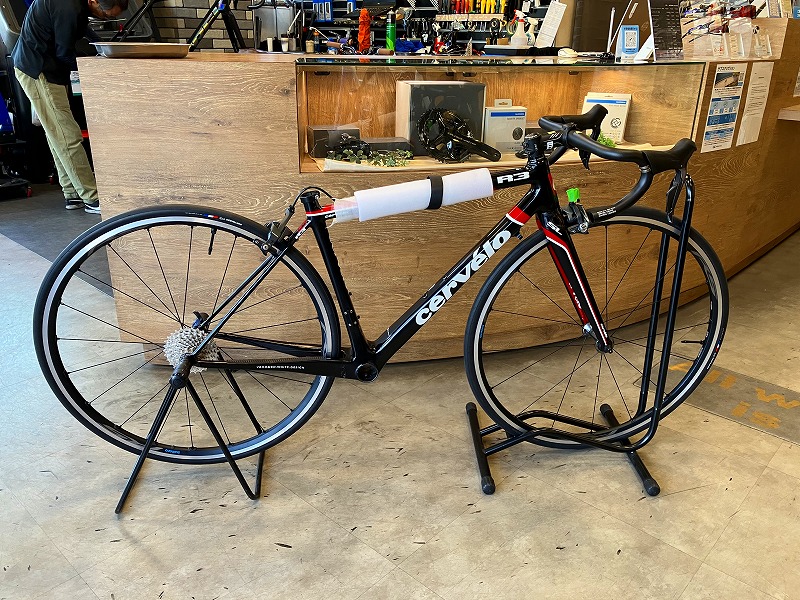

フレームをお持込み。Cervero R3。リムブレーキ仕様で、Di2非対応フレーム。

（写真の都合上、既にホイール・ハンドルが付いています。）

ご要望は、アルテグラコンポを前提にバラ完したい！



いま入手できるアルテグラのグループセットはDi2のみなので、

このDi2非対応フレームにどう適合させるかが悩みどころ。



ちなみにリムブレーキの最新グループセットは、

アルテグラ or Dura-Aceのみラインナップされています。

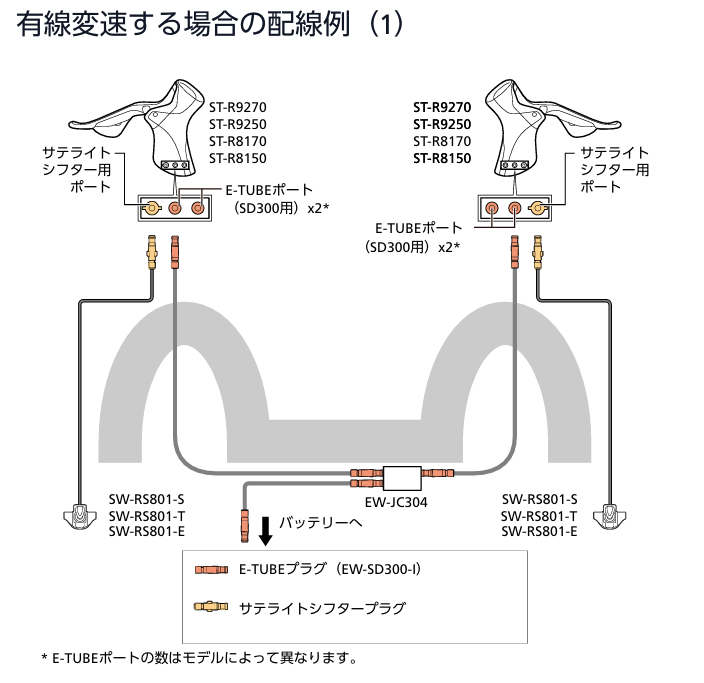

配線イメージ

最新のDi2はセミワイヤレス化されていて、STIレバー→バッテリー/ディレイラーは無線接続であるという認識のかたも多いと思いますが、

リムブレーキタイプは最新モデルであってもSTIレバーから有線接続が必要となります。



↑こんな具合です。



フレームを観察しよう

さあ、その配線をどう取り回すか？が悩みどころなのですが。

・STIレバー→バッテリー

・バッテリー→フロントディレイラー

・バッテリー→リアディレイラー

この3系統をすっきり納めるのが今回のミッションです。



すっきり納めるために重要なのは、

・フレーム内部に入れられるところは入れる

・外部に出る部分はできるだけ目立たなくする

これに尽きます。



フレームをじっくり観察してみましょう。

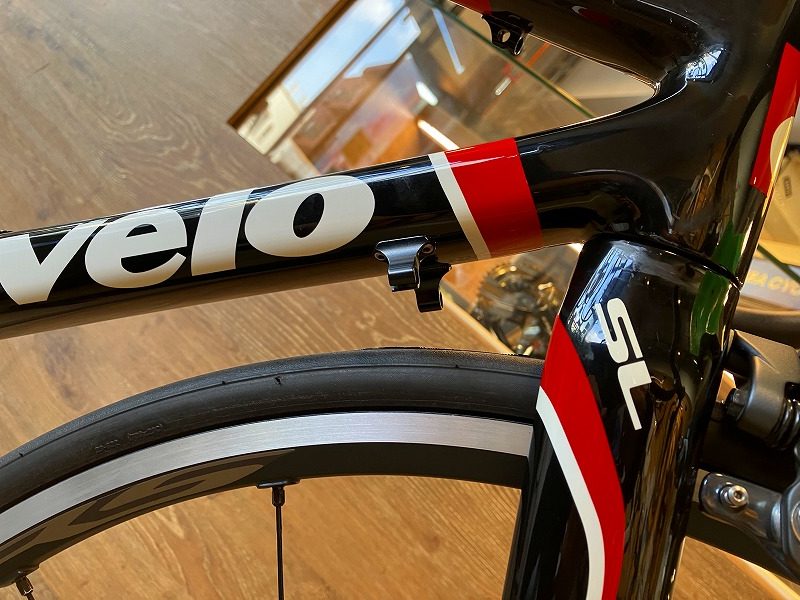

STIレバー→バッテリーの配線ですが、このフレームは完全外装式ですね。

ダウンチューブ内部に納めることはできなさそう。

このアウター受けは活用できるかしら、なんて考えます。

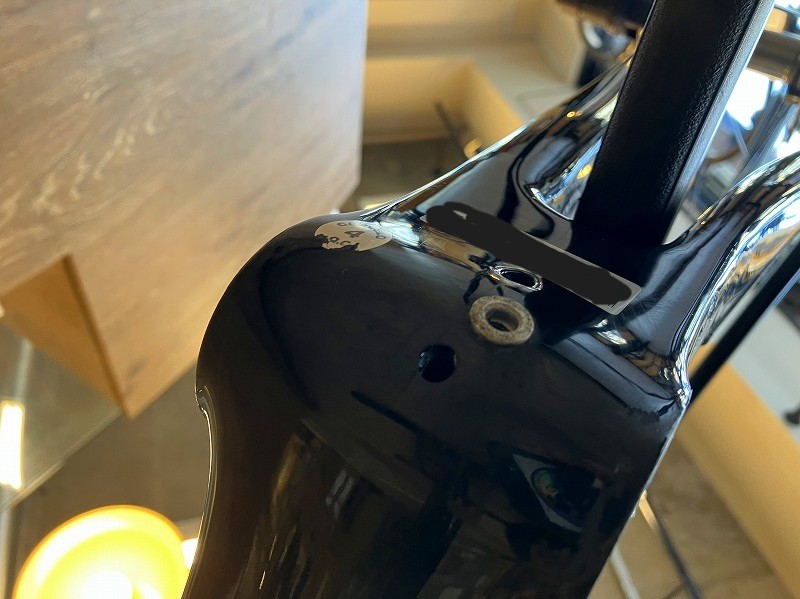

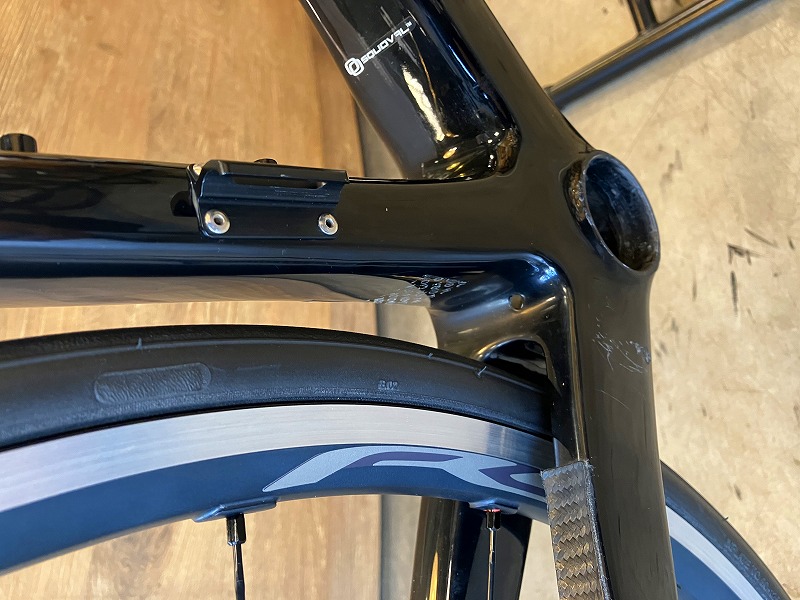

フレームを下から覗いてみると、いい感じの穴がありますね。

水抜き用と、ワイヤーガイド用のダボ穴ですが活用できそうです。



もちろん内部に貫通しています。

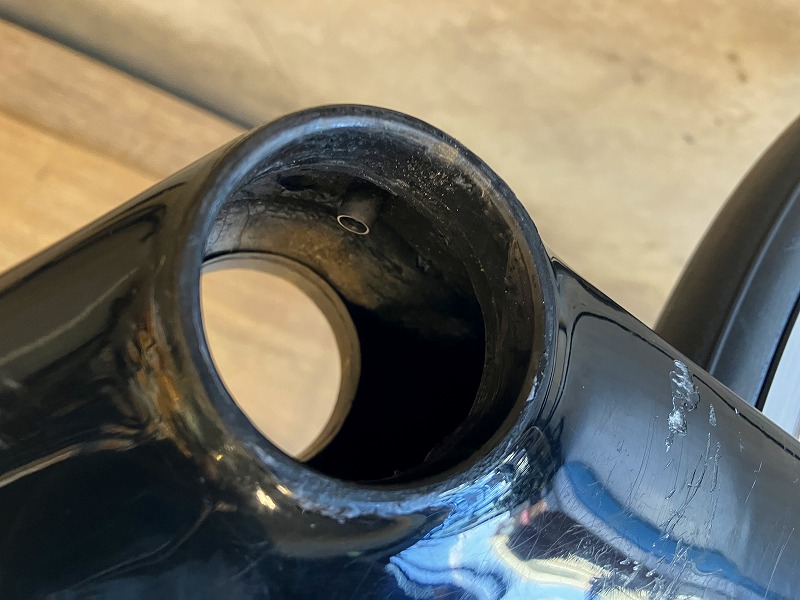

しかも、このフレームはBBが圧入式になっており、BB回りが外・内ともに大きく作られています。

BBは独自規格のBBrightです。

配線を中に通した場合、この空間のおかげで上手く配線を逃がすことができそうです。



バッテリーはシートポストの中に納めるので、配線はBB内部→シートチューブを通るイメージをしています。



バッテリー→フロントディレイラーの配線は、機械式変速用の穴を活用して通せそうです。



バッテリー→リアディレイラーについても外装式フレームで中を通せないので、

先ほどのBB下の穴から出して、フレームを添わせていく感じならいけそう。



お持込みの際にここまでイメージを膨らませた上で、「やれそうです！」というお返事をさせていただきました。



・・・あとはやるだけ

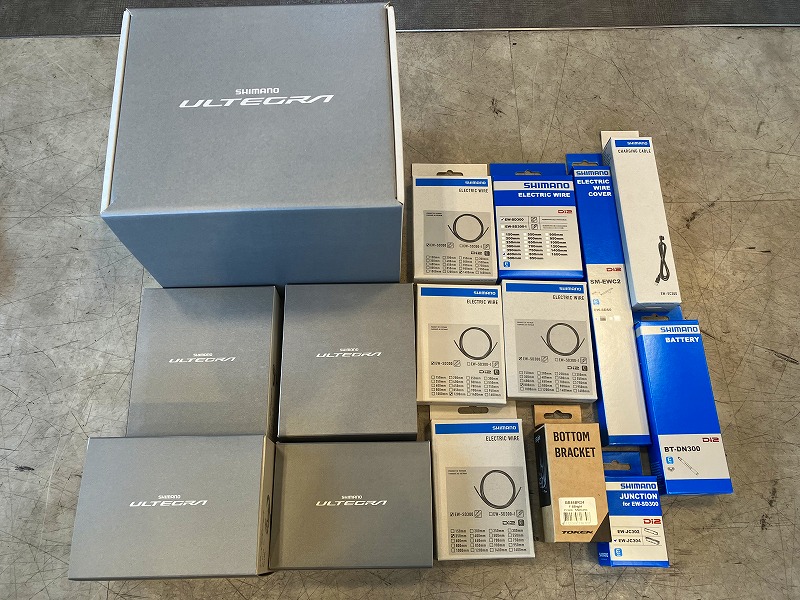

やると決まれば話は早いです。早速パーツを調達します。

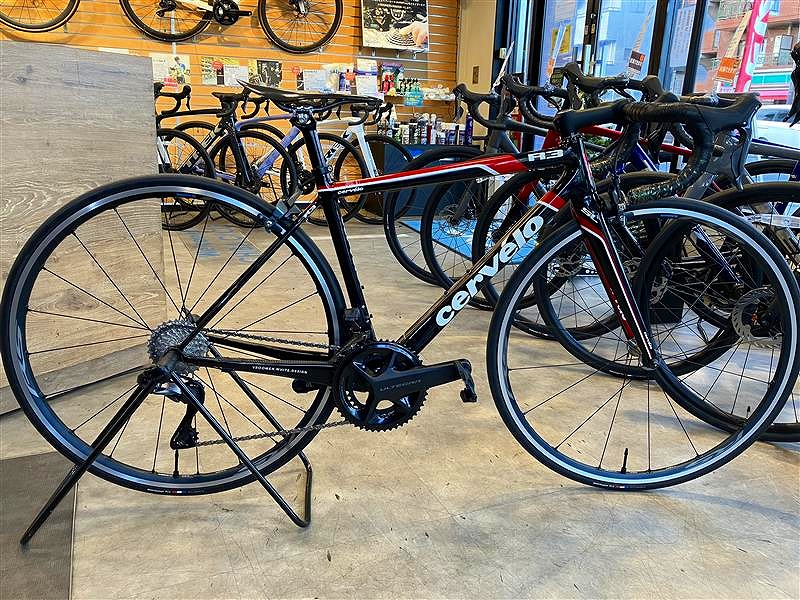

はい、できあがり！

細かく見ていきましょう。

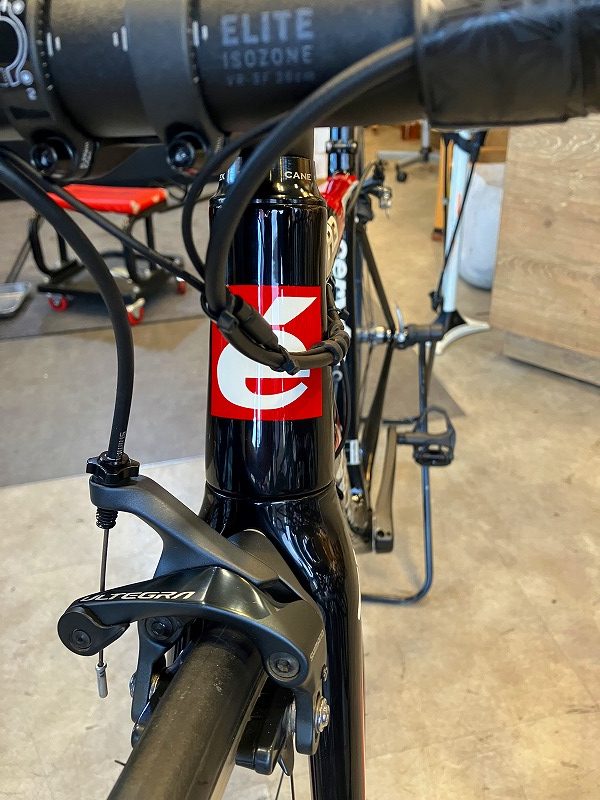

STIレバーからの配線は、このようにブレーキワイヤーと這わせるように施工しました。

小さめのタイラップで固定をして、ワイヤーが暴れないようにしています。

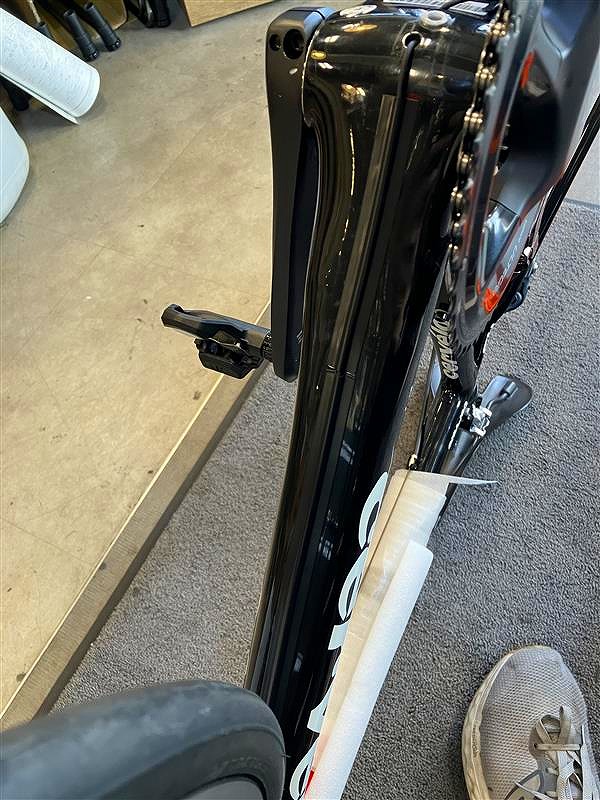

STIレバーからの配線はダウンチューブ裏に這わせて、配線用のシールで止めていきます。

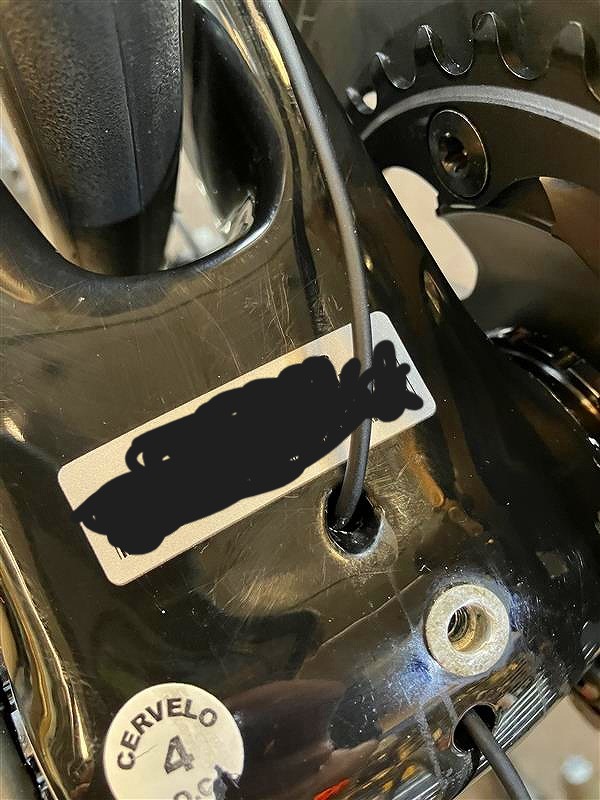

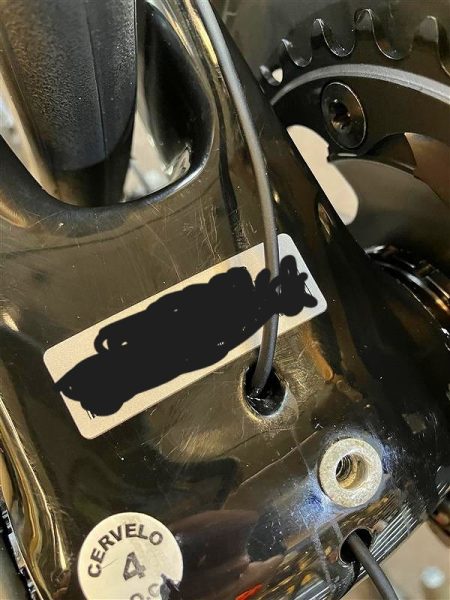

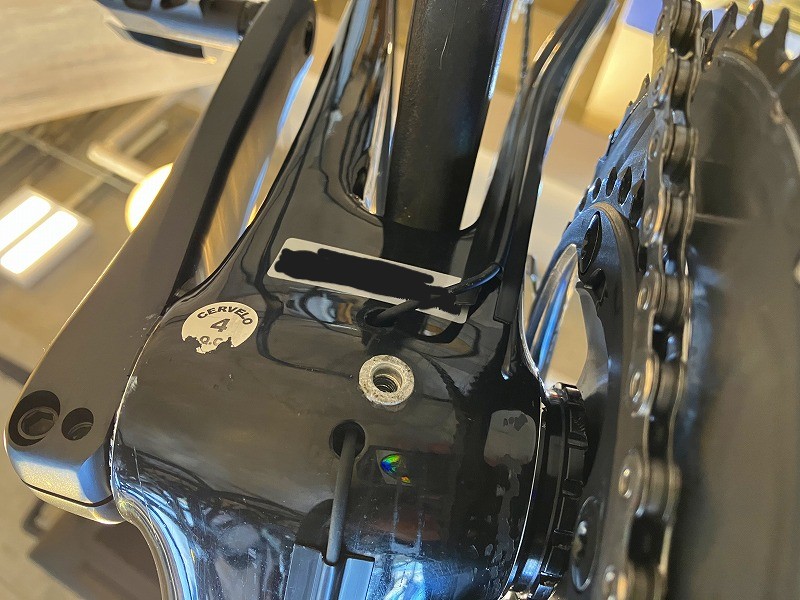

そして予定通り、BB下の水抜き穴からフレーム内部に侵入。（写真下）

シートポストに入っているバッテリーにアクセスします。



写真を撮り忘れましたが、バッテリー→フロントディレイラーは従来のワイヤー穴から問題なく配線できました。



バッテリー→リアディレイラーへの配線についても、BB裏の穴を活用します。

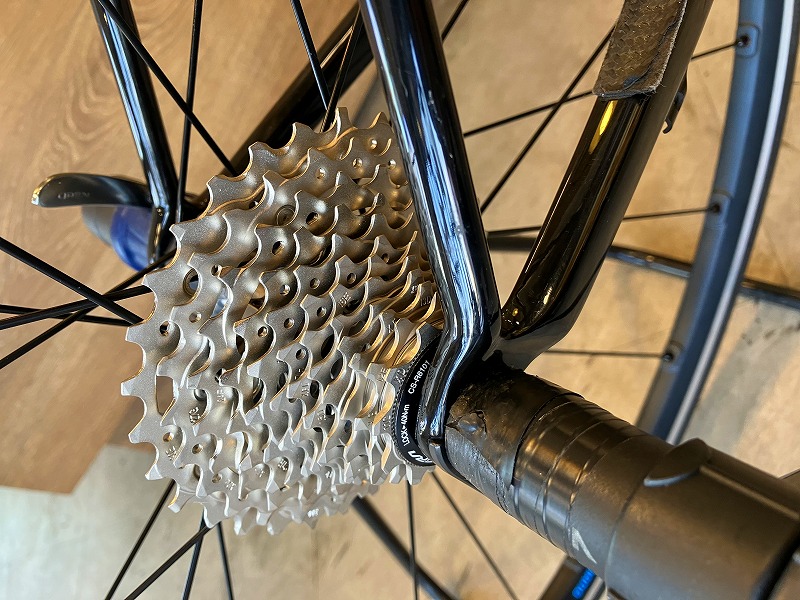

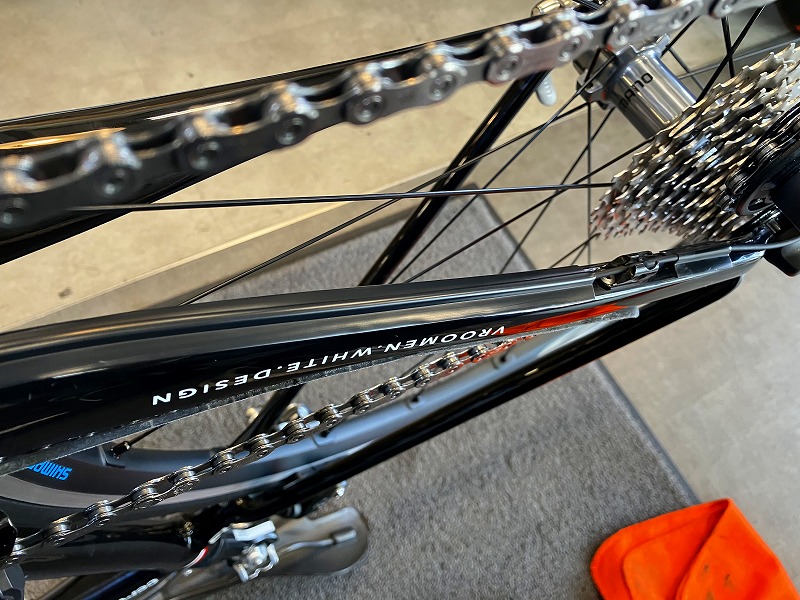

穴から出てきた配線は、そのままチェーンステー裏をツーっと這わせていって、リアディレイラーまでアクセスしました。



いかがでしょうか。

パッと見、エレクトリックワイヤーが4本通っているとは分からない見た目に仕上げられたと思います。

Di2非対応のフレームでも、工夫次第ではDi2化することができます。

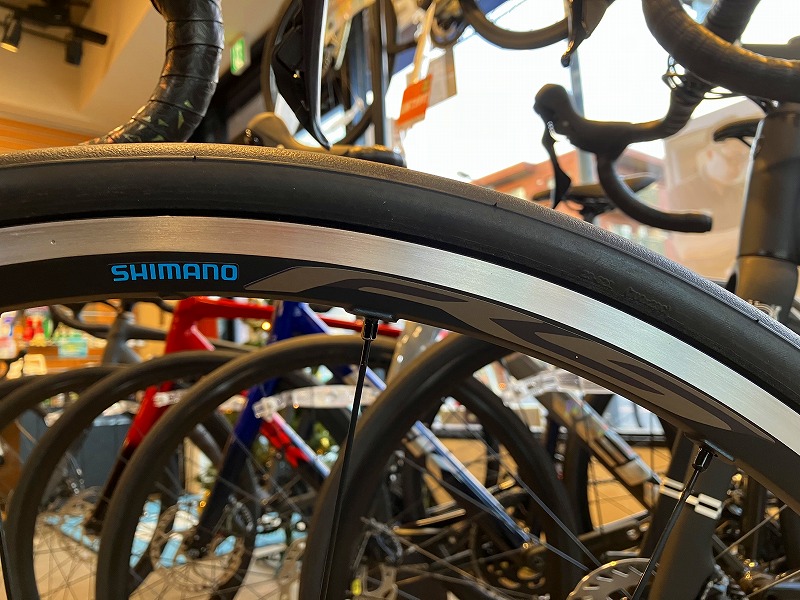

ちなみにホイールはShimano WH-RS500をチョイス。

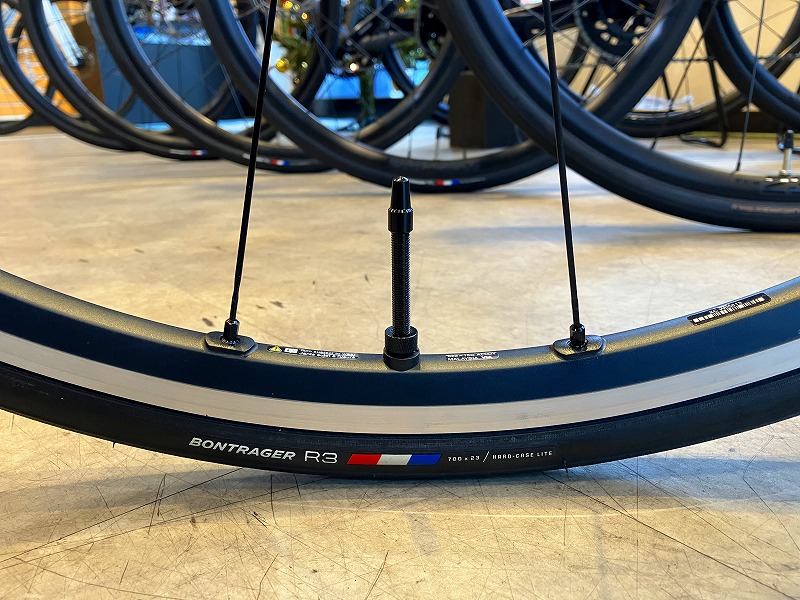

タイヤはTREK R3に、リムブレーキでも使用できるTPUチューブをお選びいただきました。

本当は25Cタイヤにしたかったようなのですが、これはクリアランスの関係で断念。

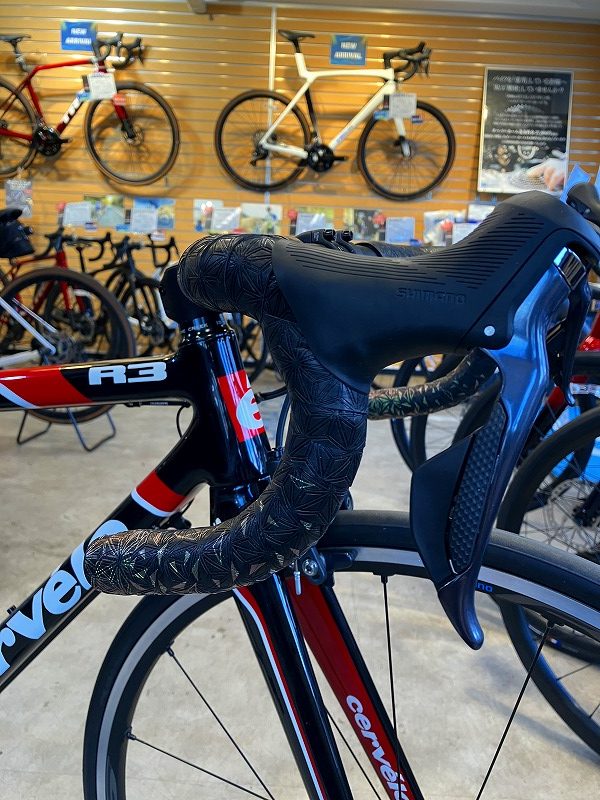

バーテープはSUPACAZをチョイス。

クッション性とグリップ感のいいとこどりの商品です。



さて、いかがでしたでしょうか。

こんなカスタムできるかな？のご相談はお気軽にお申し付けください。

最大限の工夫を凝らしてサポートさせていただきます！



ご来店お待ちしております！
